Descrizione
scale retrattili da soffitto
Scala retrattile a pantografo per pareti verticali. E’ composta da 11 gradini, ed è in grado di raggiungere una altezza massima compresa tra i 225 e 325 cm. Realizzata in lamiera d’acciaio stampato protetta da zincatura elettrolitica. FORO cm 50 x 100
La scala per essere montata necessita di un foro nel muro con dimensioni cm 50 x 100. La cassa della stessa viene costruita mezzo centimentro più corta (ogni lato ha una tolleranza di mezzo centimetro rispetto alla dimensione foro indicata) per poter essere installata senza problemi nel foro.
Questa tipologia di scale retrattili può essere realizzata con 9, 10, 11, ooppure 12 e si adatta ad altezza comprese tra i 225 ed i 325 cm. Tre metri e venticinque centimetri è il limite massimo. Non è possibile raggiungere altezze superiori, con questa tipologia, per questioni di stabilità e di sicurezza.
In particolare questo modello raggiunge una altezza massima di 3 metri. Può essere adattata per altezze inferiori ma non può essere utilizzata per altezze superiori ai 3 metri.
Scala retrattile da parete composta da gradini a struttura mobile realizzati in lamiera stampata 15/10 zincata e con molle ammortizzatrici e di richiamo che facilitano l’apertura e la chiusura della scala.
Per agevolare la salita e la discesa è fornito un corrimano telescopico sul lato destro.
Il telaio della scala retrattile da parete è in lamiera d’acciaio zincato 10/10 e angolari di rinforzo, mentre la botola è costituita da un pannello in legno truciolare (spessore 16 mm) di prima scelta a emissione minima di formaldeide (classe E1 norma UNI EN 13986:2005).
La scala retrattile per accesso verticale è certificata secondo la normativa UNI EN 14975:2007 e garantisce una portata di 150 kg in quanto testata con carico di prova statico di 260 kg.
E’ importante sapere che la parete su cui deve essere montata la scala sia in grado di supportare una forte spinta orizzontale. Nel caso quindi di montaggio su pareti in cartongesso o foratine da 8 cm, la scala retrattile da parete deve essere tassellata al pavimento di appoggio, utilizzando l’apposita piastra di rinforzo.

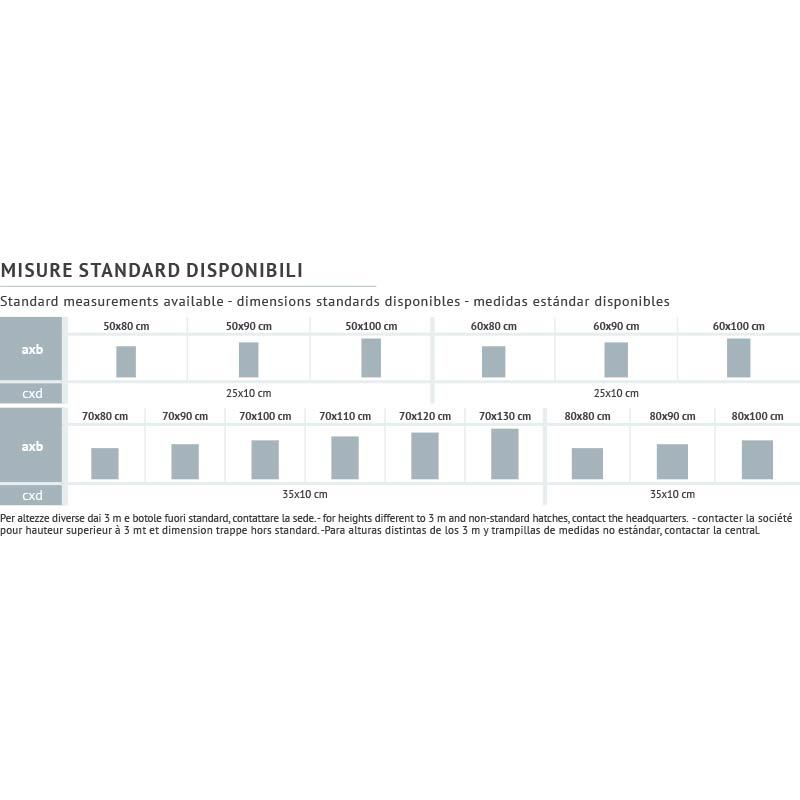

In neretto i modelli disponibili a catalogo in relazione al foro (a x b = lato corto x lato lungo) ed alla altezza.
Come si vede l’altezza standard massima per questa tipologia, altezza che abbraccia tutte le dimensioni di foro disponibili a catalogo, è di 3 metri e 25 cm. Per altezze superiori, fino a 325 la disponibilità delle dimensioni del foro si restringe dato che la scala ha bisogno di una cassa idonea a contenerla; per altezza particolari si consiglia comunque di inviare una mail per conoscere la fattibilità.
scale retrattili a pantografo
La scala è realizzata con struttura mobile a pantografo in lamiera d’acciaio stampata e zincata con spessore di 15/10. E’ basata sostanzialmente su un doppio parallelogramma articolato.
Sul lato destro è posizionato un corrimano telescopico realizzato in tubolare al fine di agevolare e rendere più comoda la salita e la discesa. Il secondo corrimano può essere acquistato come optional a partire dai 50 cm di larghezza.
La scala retrattile è corredata di molle per facilitare le operazioni di chiusura ed apertura.
La scala deve essere inserita nel foro e bloccata a mezzo delle apposite alette a L. Si consiglia, in caso la scala venga posizionata su muri divisori senza grossa tenuta di tassellare la stessa a terra, forando preventivamente la cassa nel lato basso, e di fare gravare tutto il peso sui due solai.
Questo perchè il peso esercitato sul muro dal movimento di apertura può rischiare di danneggiare, col tempo, il muro stesso.
scale retrattili con botola

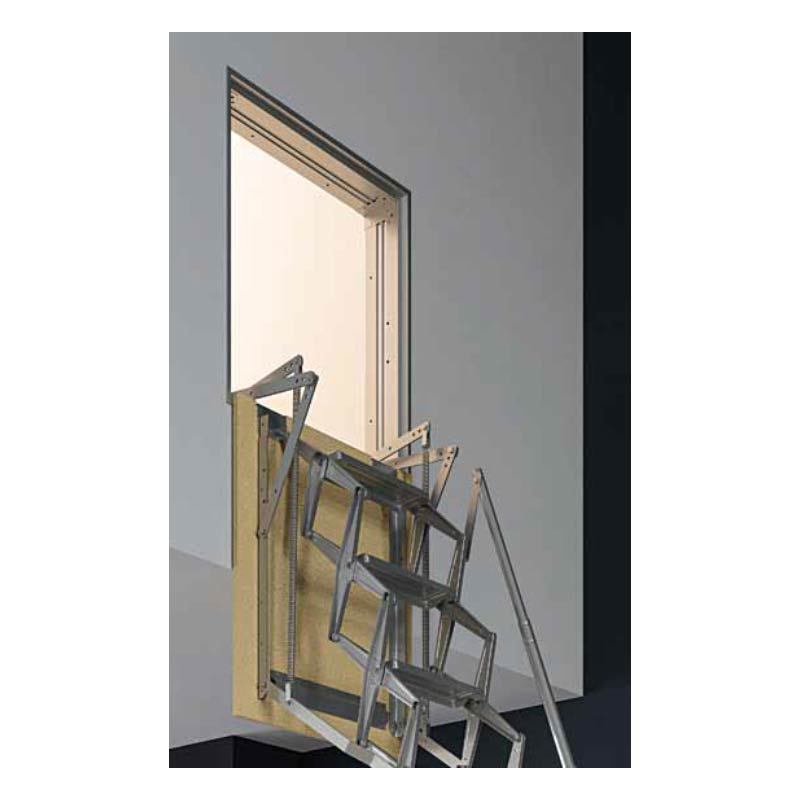

Alla cassa è fissato un pannello di legno truciolare apribile e richiudibile (a mezzo dell’apposita proluga fornita in dotazione) a bassissima emissione di formaldeide. Come optional è possibile anche montare un pannello botola in multistrato. Si tratta di una scala retrattile a scomparsa. Una volta richiusa la botola la scala scompare, senza ingombrare.
scale retrattili da interno
Questo tipo di Scala retrattile a 9, 10, 11 e 12 gradini con altezza massima pari a 325 cm è idonea per utilizzo interno per raggiungere soffitte, solai o luoghi sopra elevati o sotto tetti che non comunichino direttamente con l’esterno.
scale retrattili verticali a gradini
La misura dei gradini della scala retrattile è di 25 x 10 cm (larghezza gradino per pedata) per tutti i modelli con larghezza foro fino a 60 cm; Per le scale retrattili con foro minimo di 70 cm (dimensioni della larghezza foro) i gradini hanno una misura di 35 x 10 cm (larghezza gradino per pedata).
I gradini sono dotati di zigrinatura anti scivolo.
scale retrattili su misura
A richiesta sono disponibili personalizzazioni come ad esempio pannello in multistrato, il secondo corrimano oppure dimensioni ed altezze fuori catalogo.
L’altezza massima della scala è di tre 3 e 25 cm. Tuttavia al momento dell’ordine è necessario indicare l’altezza esatta che vi necessita (intendendo per altezza la distanza tra pavimento e pavimento di sbarco o lato più basso della cassa della scala se non dovesse coincidere con il solaio superiore) in quanto la scala vi viene fornita per adattarsi perfettamente alla vostra soluzione. E’ altresì utile sapere anche lo spessore del muro. Da questo punto di vista quindi, tutte le scale sono personalizzate a misura per la vostra specifica esigenza.
E’ possibile realizzare dei modelli fuori misura compatibilmente con la fattibilità della realizzazione stessa. Oltre certe metrature o misure non si può proprio andare per limiti fisici della scala e di sicurezza. Si consiglia comunque di contattarci via telefono o via mail per avere informazioni più precise a tale riguardo.
DIMENSIONI CASSA SCALA PERSONALIZZATE
E’ possibile realizzare dei modelli di scale con dimensioni larghezza foro e lunghezza foro personalizzate. Le dimensioni si riferiscono sempre al foro effettivo nel muro.
Visita la seguente pagina scale retrattili a pantografo per pareti verticali.
Se non trovi quello che stai cercando, o per ulteriori chiarimenti telefonaci senza impegno alcuno.

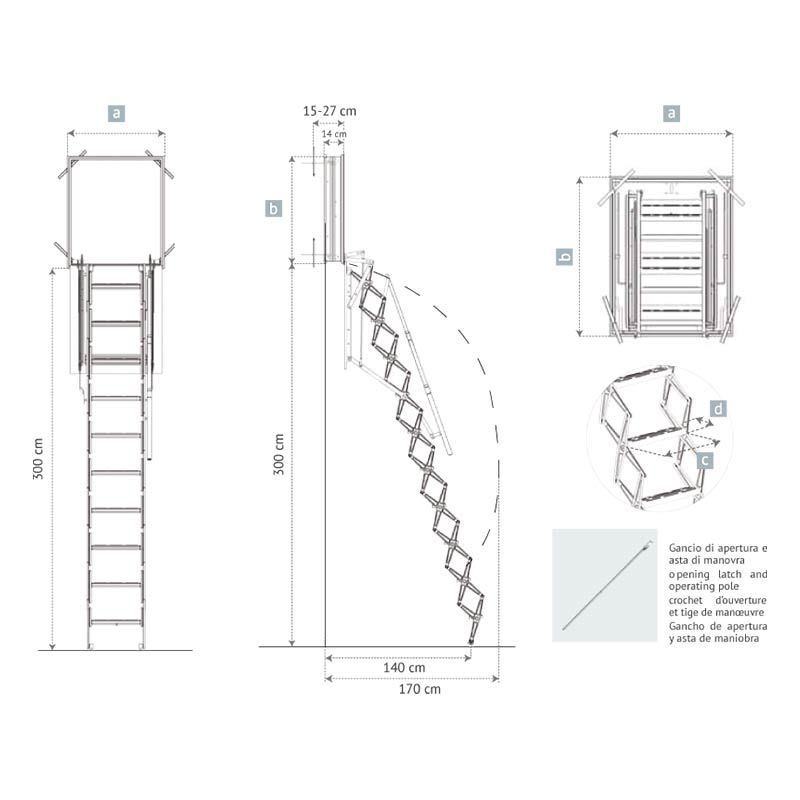

come procedere: quali misure servono
Il foro nel muro per questo modello è già stabilito in cm 50 x 100 cm. MISURE (A x B)
La prima misura da verificare è l’altezza tra pavimento e pavimento. MISURA (D)
La seconda misura da prendere è lo spessore del muro.
Occorre poi verificare di avere a disposizione lo spazio necessario per l’estrazione e l’uso della scala. MISURE (C + S)
Le scale retrattili per pareti verticali necessitano di uno spazio di apertura di almeno 170 cm. La misura fa riferimento (in fase di apertura) all’estensione sviluppata fra i piedini di appoggio della scala ed il lato foro ove vi sono le cerniere, tenuto conto, nel conteggio, anche della presenza dell’operatore.
C – ingombro a terra: 140 cm
S – spazio di estrazione: 170 cm
In definitiva: se avete, ad esempio, una altezza di 3.10 metri la scala vi verrà fornita per adattarsi perfettamente all’altezza di 3.10 e le molle regolate di conseguenza. L’altezza di tre metri e 25 cm si riferisce all’altezza massima che può raggiungere quel determinato modello di scala. Poi viene regolata per adattarsi perfettamente alla vostra specifica misura.
Se volete effettuare l’ordine di una scala retrattile online, nei campi preposti dell’ordine, indicate le due misure (D + E): l’altezza pavimento / piano di sbarco e lo spessore del muro. In difetto, o in caso di dubbi sarà nostra cura chiamarvi.
Oppure in alternativa inviate una mail o chiamateci senza impegno alcuno ai numeri di telefono che trovate nella sezione contatti.
Altezze maggiori agli standard indicati a catalogo importano, di regola, un foro con lunghezza maggiore in quanto necessario ad alloggiare un numero superiore di gradini. Hanno inoltre la necessità di un foro con larghezza superiore per avere una base di appoggio più stabile.
come montare le scale retrattili
Il fissaggio al muro avviene a mezzo di 4 ganci a L che sorreggono la scala. Si consiglia di praticare dei fori nella parte bassa della cassa della scala per il tassellamento al solaio. La cassa della scala è bloccata nella parte esterna dalla cornice di contenimento che nasconde, peraltro, il foro.
AVVERTENZE DA RISPETTARE PER L’INSTALLAZIONE
– Evitare di installare la scala retrattile in prossimità di trombe di scale o altri dislivelli in modo che la scala non possa poggiare a terra; verificare che la stessa possa sempre poggiare a terra.
– Il solaio ove poggia la scala deve essere piano non disconnesso e non scivoloso.
– Questa scala retrattile è idonea solo per ambienti interni e non umidi per cui è tassativamente vietato montare questa tipologia di scala su solai che comunichino con l’esterno.
– Il pannello della botola fornito non deve assolutamente subire subire modifiche ad eccezione di eventuali interventi di vernicatura dello stesso; si raccomanda di NON usare prodotti ad acqua.
– Questi modelli di scala retrattile, sono realizzati prevedendo un angolo di inclinazione di salita e discesa di 65° per poter mantenere i gradini paralleli al terreno- Queato angolo di salita non può subire alcuna modifica.
– Prestare la massima attenzione che la botola venga correttametne montata in modo tale da essere parallela al solaio. Utilizzare a tal proposito un bolla livellatrice. Questo al fine di evitare malfunzionamenti nell’ apertura e chiusura della stessa.
– La scala retrattile non abbisogna di lubrificazione. Non lubrificare per nessun motivo gli elementi che la compongono.
– Le scale sono sottoposte a test di funzionamento e vengono consegnate già adeguatamente pretensionate. Non necessitano di alcuna lubrificazione ai meccanismi ed ai leveraggi operazione che potrebbe modificarne lo stato precostituito.
– La scala retrattile non deve essere murata.
– Prima del montaggio in loco accertarsi che il solaio sia robusto ed in grado di sorreggere il peso della struttura; inserire la botola con direzione dal basso verso verso l’alto e bloccare la cassa a mezzo delle apposite staffe di serraggio angolari.
– Nell’eventualità si debba installare in luoghi di lavoro vengono indicate specificatamente le misure 70 x 120 nonchè 70 x 130 cm.
– Le scale retrattili sono soggette a garanzia come per legge. Sono altresì coperte da assicurazione RCT (civile verso terzi).
NON INSTALLARE ASSOLUTAMENTE SU PARETI IN CARTONGESSO.
scale retrattili coibentate
Per isolare due vani aventi differenti condizioni ambientali di temperatura (tetto sotto tetto eccetera), in modo che i due ambienti non scambino calore (o ne scambino il meno possibile.) considerare eventualmente le guarnizioni o l’isolamento del pannello; vedere il pannello isolante
Versatili, tecnologicamente evolute, denotate da un piacevole impatto visivo, le scale retrattili offrono ottimi valori di resistenza e trasmittanza termica.
Come accessori sono applicabili gli isolanti termci, guarnizioni ed una termocover.
Resistenza termica certificata secondo norma UNI EN 12667:2002 Resistenza termica misurata in opera secondo NORMA ISO 9869 I vantaggi sono un ottimo valore di isolamento termico risparmio energetico e comfort garantito
Doppio foglio di bolla d’aria inerte in polietilene ad alta grammatura, accoppiata ad una lamina di alluminio puro protetto, con interposto nel mezzo un foglio di polietilene espanso da 3 mm di spessore.
scale retrattili sicurezza
Tutte le scale retrattili sono certificate secondo le Normative Europee UNI EN 14975:2007 e sono installabili da chiunque in poche mosse.
Tutte le scale retrattili garantiscono una portata di 150 kg in quanto testate con carico di prova statico di 260 kg
Per garantire un uso in totale sicurezza durante la salita o la discesa, la scala è dotata all’estremità superiore di due maniglioni di sbarco che consentono uno sbarco comodo al piano superiore.
I gradini sono dotati di zigrinatura anti scivolo.
La salita e la discesa andrà sempre eseguita con la faccia rivolta verso la scala.

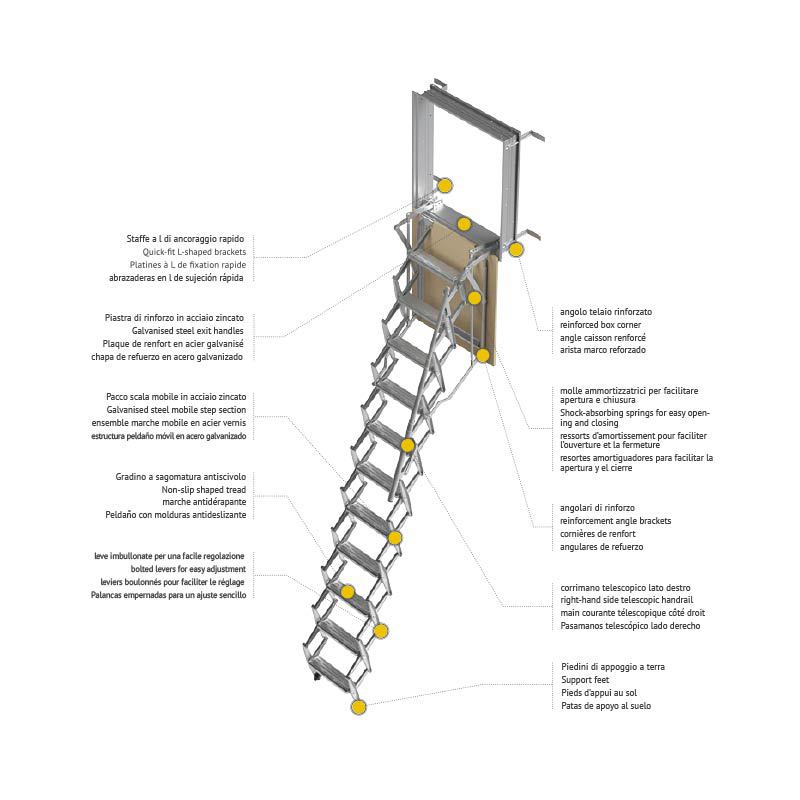

Componenti utilizzati
Struttura in lamiera d’acciaio stampato 15/10 protetto da zincatura elettrolitica
Leve imbullonate per una facile regolazione della scala
Pannello botola in legno truciolare (spessore 16 mm) con angolari di rinforzo
Telaio in lamiera d’acciaio zincato 10/10 con angolari di rinforzo
Staffe ad “L” di ancoraggio al solaio per facilitare l’installazione della scala
Piastra di rinforzo in acciaio zincato
Molle ammortizzatrici di richiamo per facilitare l’apertura e la chiusura della scala
Gradino a sagomatura antiscivolo
Corrimano telescopico lato destro
Piedini di appoggio a terra
Asta di manovra
Accessori
Pannello botola in multistrato di pioppo di prima scelta spessore mm 15 certificato a emissione minima di formaldeide (classe E1 norma UNI EN 13986:2005)
Pannello botola in MDF E1 (spessore 16mm) certificato ad emissione minima di formaldeide. Classe E1 norma UNI EN 12460-5:2016
Coibentazione del pannello
Corrimano lato sinistro
scale retrattili per piccoli spazi

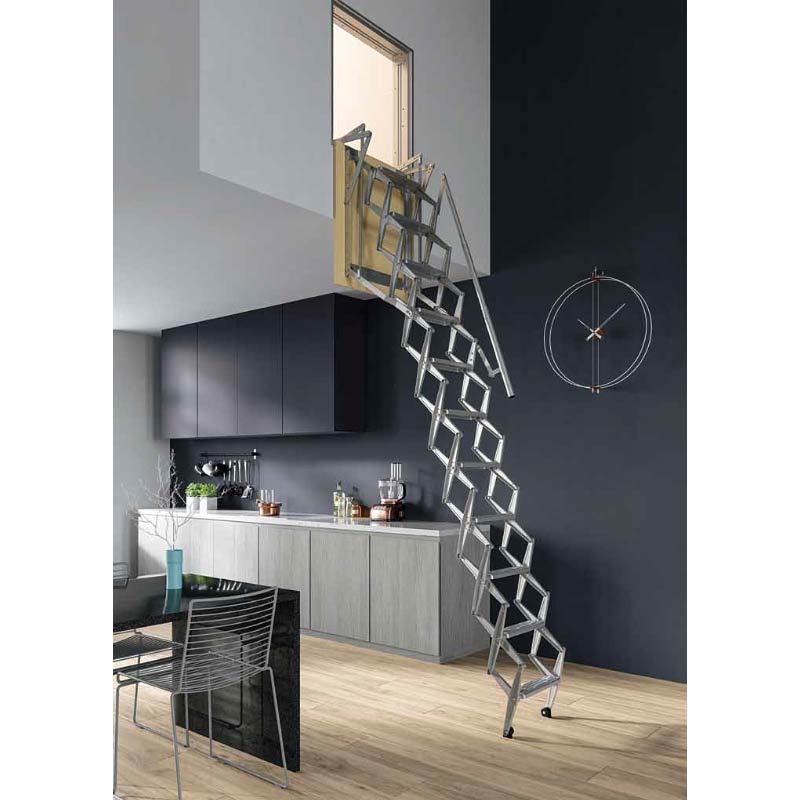

La scala retrattile a pantografo a scomparsa cm 50 x 100 con altezza 300/325 cm è l’ideale per raggiungere soppalchi, mansarde e vani tecnici dove è necessario riavere a disposizione lo spazio di ingombro della scala aperta una volta utilizzata.
Comoda, pratica ed economica la scala retrattile rientrante nel cassonetto misura cm 50 x 100 H 300/325, a pantografo, è l’ideale per accedere agli ambienti superiori in modo semplice e rapido. Soluzione ideale ogni qual volta occorra contenere il costo, ed in tutti i casi in cui vi sia la necessità di avere, oltre alla scala,lo spazio libero e disponibile per altri utilizzi.
La solidità strutturale e il perfetto bilanciamento garantiscono una facile manovrabilità e sicurezza d’uso.
Per rendere più comoda la salita, la scala retrattile è dotata di un corrimano telescopico lato destro e di appositi maniglioni di sbarco nella parte superiore. A richiesta, come optional il secondo corrimano lato sinistro.
scale retrattili fai da te
Il valore aggiunto è rappresentato dalla facilità e rapidità di installazione e dalle piccole dimensioni del cassonetto.
I nostri modelli possiedono il pregio di poter essere facilmente installate. Poterla fissare è estremamente semplice. Possiamo benissimo affrontare tutto da soli senza l’ausilio di un tecnico.
Ogni scala retrattile è accompagnata da un dettagliato foglio di istruzioni per guidarvi durante tutte le fasi del montaggio. Non modificare o smontare la scala senza l’autorizzazione del costruttore. L’inclinazione della scala aperta non deve essere inferiore a 65° a pavimento. Durante l’installazione assicurarsi che la botola sia perfettamente montata in bolla onde evitare un cattivo funzionamento dei meccanismi di apertura e chiusura della scala.
Non serve un posatore professionista; la scala viene posizionata meccanicamente, basta avere con se una livella, un gira-vite a croce e una chiave esagonale da mm 8 e mm 10. Per svolgere l’attività in estrema sicurezza è opportuno l’aiuto di una scala tradizionale a libro. Una volta posizionata e fissata la scala nel foro del solaio, la si può fin da subito utilizzare.
Tutto molto semplice e soprattuto veloce. Il tutto senza togliere alcunchè alla qualità del nostro prodotto valutato attentamente pezzo per pezzo in quanto realizzato a misura per le vostre esigenze.
scale retrattili a scomparsa
Di solito utilizzata all`interno di abitazioni per raggiungere solai, vani tecnici, luoghi sopra elevati poco frequentati, o altri luoghi che per lo scarso utilizzo non giustificano l’uso di una scala fissa, in modo semplice e veloce senza l`ingombro di una struttura permanente.
Spedita completamente assemblata, su pallet, direttamente a casa vostra e pronta per essere installata. Vedi
SCHEDA TECNICA SCALE PER PARETI VERTICALI RETRATTILI A PANTOGRAFO
